水泵測試標準有哪些?今天長牛小編統計一下:
容積式泵(柱塞泵、活塞泵、活塞隔膜泵)性能試驗
1、試驗條件

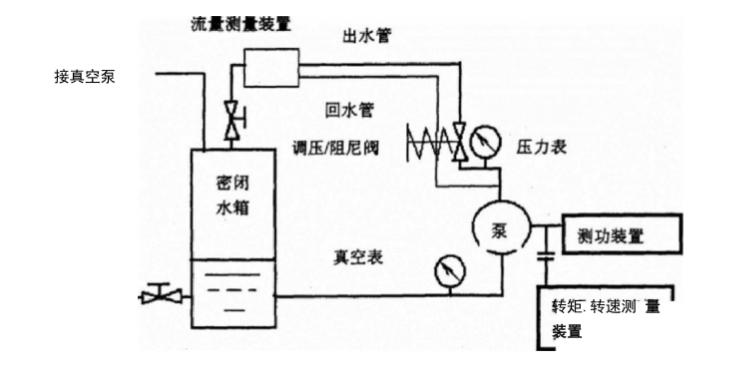

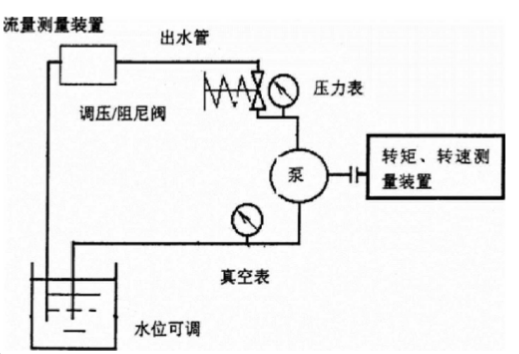

a、采用開放式或封閉式試驗系統,如圖1、圖2。
b、室內試驗指在額定轉速和吸入條件下測出流量Q功率N總效率隨壓力p的變化關系。并繪制出Q-p、N-p、-p. 0-p 等工作性能曲線:測定泵的吸入性能,并繪制Q-Ps (Ps 為吸上真空度)性能曲線。
C、泵試驗前應試運轉。
d、泵在額定轉速下進行試驗。在用交流電機或因設備等原因不能在額定轉速下試驗時,允許試驗轉速在額定轉速的二3%之內,試驗結果應換算為額定轉速。
e、測量用儀器、儀表的系統誤差應保證測定量的測量誤差不大于下表的規定。
水泵測試1
水泵測試2
水泵測試3
2、試驗方法
a、根據儀器設備條件分別按圖10或圖11連接各儀表、裝置。
b、試前先記錄所試驗的泵、管路、工作液體及環境條件等原始資料,記入各欄中(干濕泡溫度計誤差_ 0.5C,氣壓計誤差_ 26.7Pa) 。
c、泵試驗時,在最大壓力區間調節出水壓力,測量點不得少于7點。也可以將測量點分得更細,但測點應均布在性能曲線上。
d、試驗時,對于每一-排出壓力下的流量、轉速、功率、吸入壓力、排出壓力等參數,應同時測量和記錄;如用計算機采樣時各參數的采樣應同步進行。
e、流量的測定可以采用流量計法、質量法或容積法。采用質量法和容積法用手動操作時,向容器內注入和注完液體的動作要快,兩次操作時間不超過0.5s,向容器內注入液體的時間應在lmin以上,秒表的讀數要精確到0.ls。也可以在計時裝置或計數裝置與流量計、容器液位測定裝置、液流換向裝置之間用電器或機械聯鎖,以保證兩者同步。測量的時間t與水量q分別記入表的3欄和4欄內。用質量法測定時,衡器的感量應小于被測質量的0.5%。用容積法測定時,容器標定的相對極限誤差不大于0.5%。采用流量計法測量時,應保證進入節流裝置的液流是穩定流。用容積法、質量法和數字流量計測量流量時,時間間隔至少20sof)出水口壓力采用壓力傳感器或壓力表測定。壓力指針的示度應在壓力表刻度的1/3~ 2/3范圍內。壓力表和泵的測壓孔的連接管連接時,應完全排除空氣,再讀儀表示值。壓力表的指針擺動劇烈時,連接管間可裝阻尼閥,壓力波動值小于5%寸,讀其擺動范圍2/3處的指示作為測量值P,記入表15。
g、吸入口的真空度用真空表或液柱(其刻度不大于1mm)測定。連接管內允許充氣,但不得存水,測得PB,記入表15.
h、測壓孔應靠近泵的進口和出口處,測壓孔直徑為3'5mm孔與管的內壁面垂直,孔周圍應平坦,邊緣無毛刺。
i、轉速測量用測速儀,測功機轉速rd和泵的轉速m,記入表15的1、2欄內。
j、功率用天平式測功機或轉矩轉速傳感器及轉矩轉速顯示儀測定:
用轉矩轉速傳感器及轉矩轉速顯示儀時,必須注意傳感器的量程、安裝精度、零點調整及相應系數的設置:
用天平式測功機時,其使用范圍不小于測功機額定功率的1/3;當天平的力臂L為0.716m時,靈敏度荷重. 1,當電機功率小于10kW時,不大于10g;當電機功率10、20kN時,不大于20go力臂長度公差每1000mm不超過lmm將測定值p (即p-p。)值記入表。
k、泵的吸入性能試驗,在額定的出水壓力和轉速下,測定流量和吸上真空高度的關系。
試驗時應逐漸提高真空度,而不得逐漸減少真空度,且不能中斷。
j、功率用天平式測功機或轉矩轉速傳感器及轉矩轉速顯示儀測定:
用轉矩轉速傳感器及轉矩轉速顯示儀時,必須注意傳感器的量程、安裝精度、零點調整及相應系數的設置:
用天平式測功機時,其使用范圍不小于測功機額定功率的1/3;當天平的力臂L為0.716m時,靈敏度荷重. 1,當電機功率小于10kW時,不大于10g;當電機功率10、20kN時,不大于20go力臂長度
公差每1000mm不超過lmm將測定值p (即p-p。)值記入表。
水泵測試表4
k、泵的吸入性能試驗,在額定的出水壓力和轉速下,測定流量和吸上真空高度的關系。試驗時應逐漸提高真空度,而不得逐漸減少真空度,且不能中斷。對每一吸上真空度( ps)測出流量、出水壓力,試驗點不少于7個,并在接近最大吸上真空高度時各點間隔應密些,測定結果記入表。
當流量比正常吸上減少3%寸(柱活塞泵),是泵的最大臨界吸上真空度( ps臨),再由此確定泵的允許吸上真.空度(ps允),并換算為允許吸上高度Ho改變真空度可用降低水位法、調節進口閥門和密閉水箱抽真空等三種方法,如圖4
14o改變其進水狀況,從而改變吸上真空度。在用調節進口閥門時必須在閥門與泵之間設置穩流裝置。
水泵測試表5
水泵測試表6
