直流電機性能測試方法有哪些?今天長牛小編跟大家分享一下:
一、電機空載轉速及電流的測試
1、定義:在額定電壓下(指要求的加到電機端子.上的電壓,并不是指電源電壓),無負載時的電機每分鐘轉動的圈數(空載轉速)及此時流過端子的電流

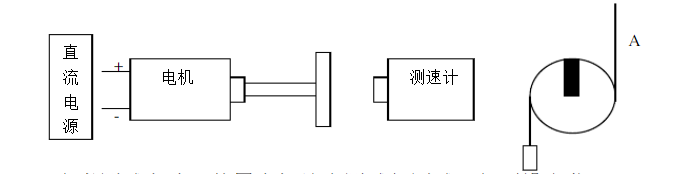

2、測試方法:使用測速計、膠輪、直流電源,如下連接,
參考測試方法:使用電機綜合測試儀測試(但要設定范圍及電機的沖片槽數,測試數據不準)
二、負載轉速及電流的測試:
1、定義:在額定電壓下(指要求的加到電機端子上的電壓,并不是指電源電壓),額定負載時的電機每分鐘轉動的圈數(負載轉速)及此時流過端子的電流(負載電流)
2、測試方法: 見上圖,一般選擇膠輪的直徑為20mm, 如果負載為M gcm則所掛砝碼的重量則為M g同時膠輪上的圈數取決于繩子A處必須松動才行(即砝碼的重量必須全部加到輪子.上才行)
三、堵轉力矩和堵轉電流的測試:
1、定義:使電機正好停止轉動時的負載力矩Ts即為堵轉力矩,此時的電流即為堵轉電流Is
2、-般 采用兩點法進行測試,選擇兩個負載T1及T2,測試此負載下的n1、n2及II、I2,使用下面的公式計算堵轉力矩和堵轉電流:
Ts=(n2Tl-nlT2)/ (n2-nl)
Is=(I2Tl-I2T2)/(Tl-T2)+(11-I2)/(T1-T2)*Ts
注意點: T1zui好在zui大效率點附近,而T2zui好在zui大功率點附近;參考測試方法:可以采用測功計測試(不精確)或者使用扭力計測試(較準)
四、竄動量的測試:
1、定義:轉子在電機中沿軸向可以松動的zui大的間隙量
2、測試方法:使用百分表,電機軸前后zui大竄動的位置在百分表上顯示的位置分別是A和B,則電機竄動量為B-A .
五、電流波形:
1、定義:電機在額定電壓下旋轉時,流過電機兩端子間的電流的變化的波形,可以用示波器進行顯示
2、測試方法:如圖連接,示波器上顯示的波形即為電機的電流波形,電容一般為4.7 yf 的電解電容,如果槽數為n個,則電機轉動一周的完整的波形數為2n個
六、K特性的測試:
1、定義:指電機在不通電的狀態下,轉子在電機中慢慢轉.動一周所需要的最大的力,單位一般為gcm,英文名稱叫cogging torque

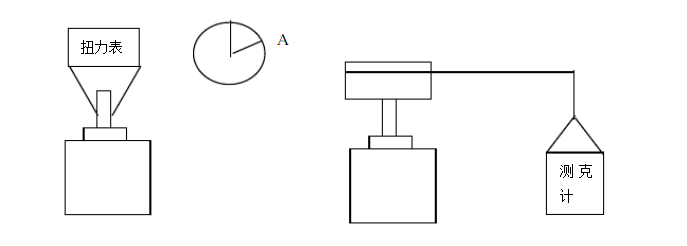

2、測試方法:有兩種,一是使用扭力表,如圖測試,二是使有測克計
七、EC值的測試
1、定義:當用外力驅動電機軸以每分鐘3000轉轉動時,在電機的端子上感應到的電壓,即為該電機的EC值,也叫反電動勢,或逆誘起電壓,單位為V
2、測試方法:使用EC值測試機,調整轉速為3000RPM,此時測試馬達端子兩端的電壓,即為EC值,
3、定子的EC值:一般是用對應的標準芯(繞線圈數為100圈)組立成馬達后馬達兩端的感應電壓即為定子的EC值,目前我們是采用的電機EC值
八、電機曲線圖的作成:

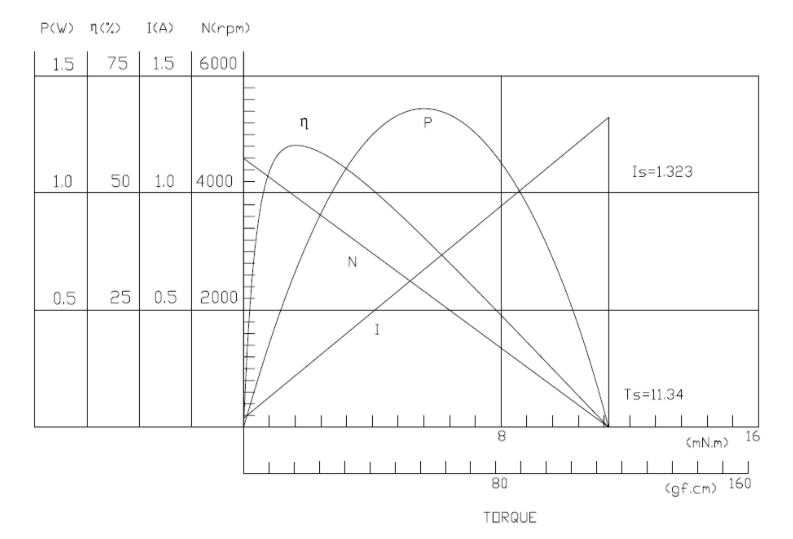

如上圖所示,電機曲線圖一共有四條線:
1、轉速-力矩:為一直線N=N0+KT其中 NO為空載轉速
2、電流-力矩:為一直線I=I0+MT其中I0為無負荷電流
3、輸出功率-力矩:為一拋物線: P= N*T/97500 (T單位為gcm時)=(N0T+K*T**2)/975004)
4、效率力矩: η =P/UI= ( N0T+K*T**2) /(97500U(I0+MT))
