伺服電機檢測設備轉速調整率界面如下:

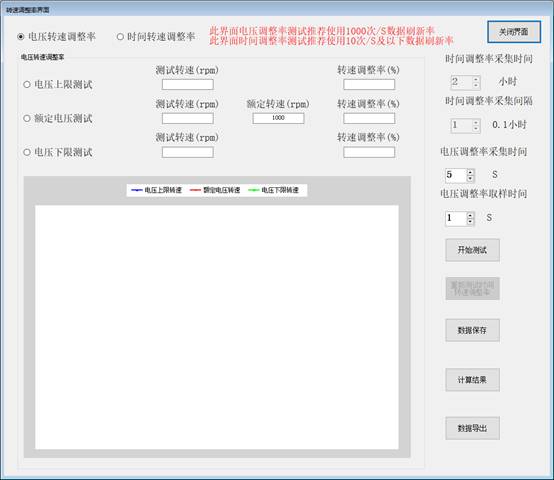

點擊進入轉速調整率界面,此界面測試需要儀表進入高速測量模式,如果沒有進入高速測量模式則會提示,測試界面如下圖:
伺服電機檢測設備轉速調整率轉速調整率包含:電壓轉速調整率測試、時間轉速調整率測試和功能參數按鈕
伺服電機檢測設備電壓轉速調整率測試:按照國標測試輸入電壓的下限值、輸入電壓的額定值和輸入電壓的上限值的轉速調整率(此測試的采樣速度推薦1000次/S)
時間轉速調整率測試:按照參數設置進行采集轉速(此測試的采樣速度推薦10次/s),具體運行時間和采集間隔時間根據需要設定。
伺服電機檢測設備電壓轉速調整率測試步驟:
1、先啟動被測電機
2、確認數據采集速率為
3、調整輸入電壓到選擇對應的電壓,運行伺服到額定轉速
4、設定測試時間和采樣時間(采集時間指整個電壓調整率的采集時間,取樣時間指在采集時間內取該時間的所有采樣轉速計算平均值)
5、點擊按鈕進行測試
6、每次測試完成后,點擊計算平均轉速,如果測試數據錯誤,則重新測試再次計算
7、依次測試完電壓轉速調整率的測試,測試完成后點擊保存測試數據

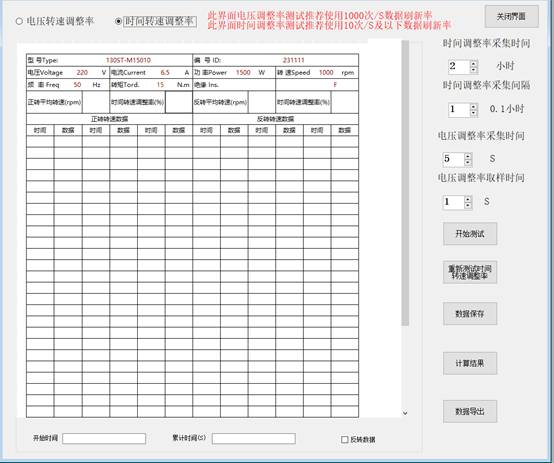

伺服電機檢測設備時間轉速調整率測試:點擊進入時間轉速調整率測試界面
伺服電機檢測設備測試步驟:
A、數據刷新率選擇到
B、確認采集時間和采集時間間隔
C、運行被測點擊
D、點擊進行測試
E、測試完成后,勾選此處復選框測試反轉數據
F、點擊進行數據計算
G、測試完成后點擊進行數據保存
其他功能:在電壓轉速調整率測試時,導出3個電壓下的轉速數據,在時間轉速調整率測試時,導出時間轉速調整率的excel測試報告。
