產品名稱:電機定子測試系統
產品介紹:
電機定子測試系統采用工業控制計算機進行集中控制,一次接線即可完成全部被測項目,能夠快速檢測國家及企業強檢項目(工頻耐壓、絕緣電阻,匝間絕緣、直流電阻、轉子轉向)等參數。具有測試速度快、精度高、使用方便、可靠性好等優點,并對測試結果自動進行分析、判斷;同時具備統計、存儲,打印年、月、日報表等功能。可預置全部被測電機參數,以備檢測時用。
一、主要特點
1、檢測項目:直流電阻、絕緣電阻、匝間測試、耐壓測試、電機轉向測試、電感測試
2、直流電阻:測試電機繞阻的電阻大小
3、絕緣電阻:測試相線與外殼之間的絕緣電阻
4、匝間測試:判斷電機或變壓器線圈匝間、層間短路、絕緣不良、圈數超差等
5、耐壓測試:測量定子繞組和外殼之間的耐壓漏電流,程控耐壓,可計算機控制耐壓調壓
6、電機轉向:判定磁場旋轉方向7、電感測試:測量電機線圈的電感8、使用電源:AC220V±15%,50Hz±2 Hz(系統工作電源)
9、使用環境:工作溫度0~40 ℃
10、工作濕度≤70%
11、一次裝夾全部測試完成。
12、所有測試過程都由微機進行控制。

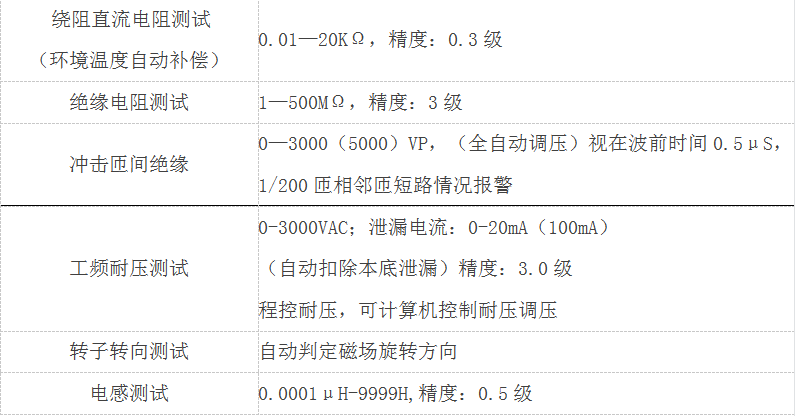

二、測試項目及精度等級:
三、測試過程
軟硬件自動測試過程:可以靈活調節測試順序、測試時間和測試項目的個數。 默認測試順序為:直流電阻/工頻耐壓測試/絕緣電阻/匝間測試/電感測試/旋向測試。
四、系統設置與報警
1、項目測試不合格時報警并可以選擇繼續測量或停止測量,選擇停止測量時要按下繼續才可以繼續 測量。2、擁有報警與急停功能。
五、系統與電機的對接1、系統與電機的對接以接線柱形式或者以引出線方式對接。
2、將電機引線全部接入系統內部,在測試過程中由系統內部自動切換接線方式。

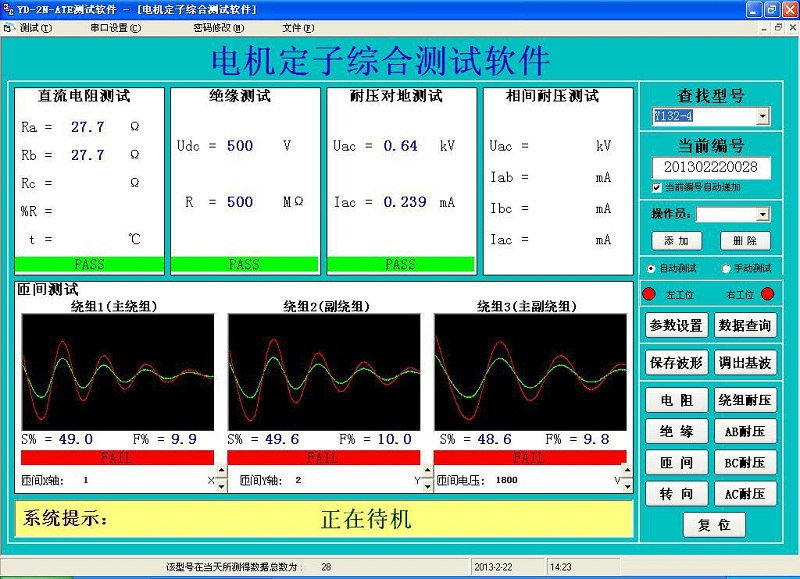

軟件測試界面:

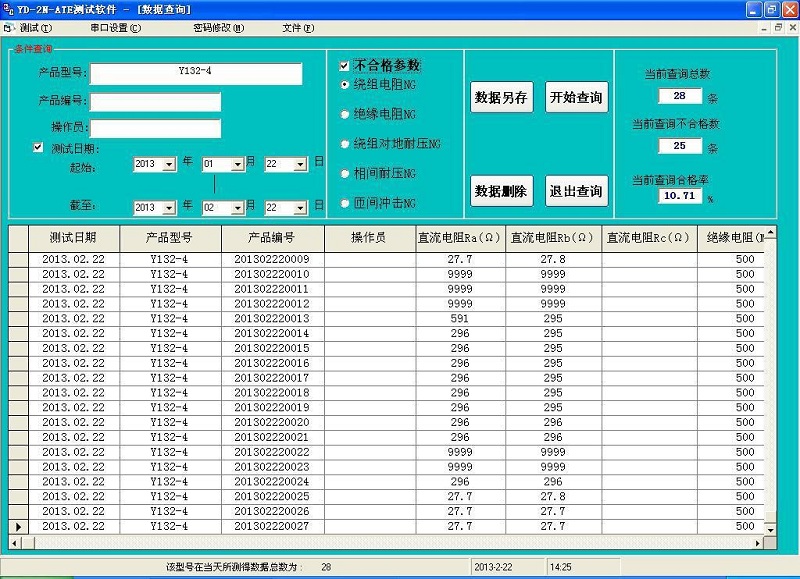

軟件查詢界面:

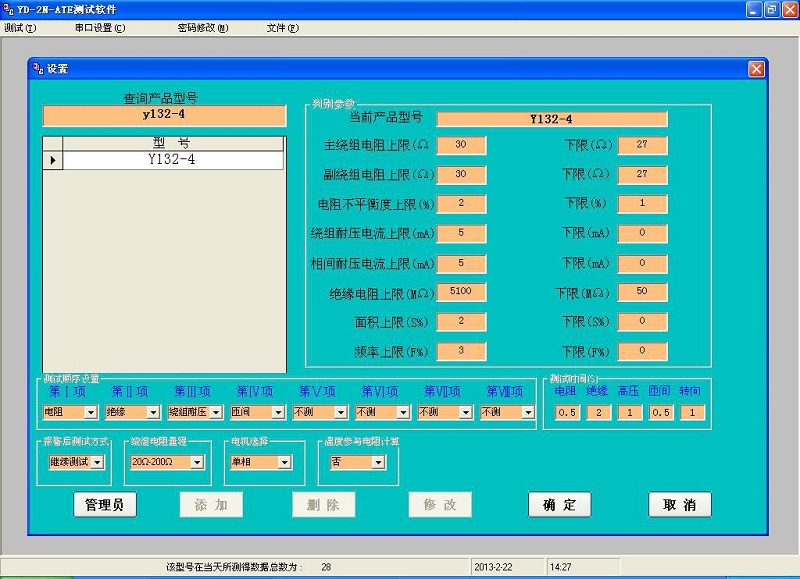

軟件設置界面:
