電機負載測試臺測試界面介紹

電機負載測試臺測試界面總共包含：實時電功率參數部分、實時轉速轉矩參數部分、電機類型選擇部分、測試類型選擇部分、測試控制欄部分、曲線顯示和數據顯示部分。

圖中數字1：實時測試數據顯示

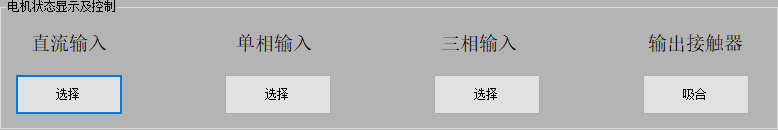

圖中數字2：輸入電源選擇和接觸器控制部分

圖中數字3：測試類型選擇部分

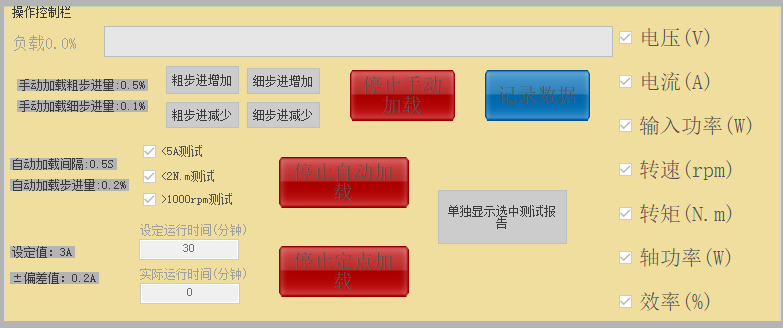

圖中數字4：測試控制欄部分

包含：

1、手動加載部分，點擊“手動加載”按鈕后解鎖，當開始加載后，會解鎖對應按鈕，根據需要點擊即可。

2、自動加載部分，點擊“自動加載”按鈕后解鎖，當開始加載后，電機負載測試軟件會根據設置參數自動加載到保護參數為止。

3、定點加載部分，點擊“定點加載”按鈕后解鎖，當開始加載后，電機負載測試軟件會根據設置參數自動完成定點加載測試。

4、單獨顯示選中測試報告，點擊后根據選中的加載模式，顯示對應的測試數據報告。

5、曲線顯示控制部分，勾選顯示曲線，取消勾選隱藏曲線。

圖中數字5：電機負載測試臺測試曲線和測試數據顯示部分
