電機出廠測試系統單獨T-N曲線測試之前先新建或者打開測試文件,然后點擊“開始通訊”進行數據召測。
點擊進入電機出廠測試系統測試界面(此測試開啟前不能開啟其他測試界面,開啟后無法開啟其他測試界面),如果已經新建或者打開測試文件,則直接進入測試界面,如果沒有新建或者打開測試文件,則提示“錯誤?!闭_M入界面時,如果有測試數據,直接進入界面,如果沒有測試數據,則提示“錯誤”。

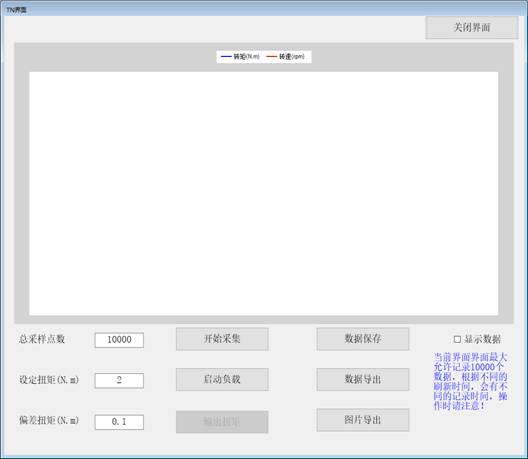

電機出廠測試系統整個界面如圖所示,包含T-N曲線/數據部分、采樣設置部分、測試控制按鈕部分和數據/曲線顯示控制部分。
采樣點數設置說明,此采樣點數為總T-N曲線點數,采樣速度跟隨此選擇,例如設置10000個采樣點,使用采樣3次/s的采樣頻率,則采集完10000個點需要10000/3秒的時間,采集完繪制曲線,如果中途停止采集,則不繪制曲線 。
扭矩設置說明,扭矩采用設置設定點和±偏差值模式控制扭矩,使用步驟為:先啟動負載,再設置設定扭矩和偏差扭矩,然后點擊“輸出扭矩”按鈕輸出扭矩,軟件實時控制扭矩在設定±范圍內。
數據保存按鈕為把電機出廠測試數據保存到測試文件。
數據導出按鈕可以把電機出廠測試數據導出到excel文件,如果數據過多,請耐心等待。
圖片導出按鈕為把測試當前T-N曲線導出到j(luò)pg圖片。
注意?。?!關閉此界面前,請停止負載?。?!
